Colocation-Rechenzentrumskühlung mit R290 und 5,76 MW Kälteleistung

Anforderungen

Das Rechenzentrum HAM01 benötigte eine hohe Kühlleistung zur Versorgung von 2.500 m² IT-Fläche bei gleichzeitig sehr niedrigem PUE von 1,2. Zudem war der Einsatz eines umweltfreundlichen Kältemittels mit geringem Treibhauspotenzial erforderlich. Die Kühllösung sollte den Einsatz von freier Kühlung maximieren, das milde Hamburger Klima nutzen und über eine redundante sowie zuverlässige Steuerung für einen unterbrechungsfreien Betrieb verfügen. Darüber hinaus musste das System flexibel genug sein, um eine zukünftige Integration in Fernwärmenetze zur Abwärmenutzung zu ermöglichen.

Maßnahme

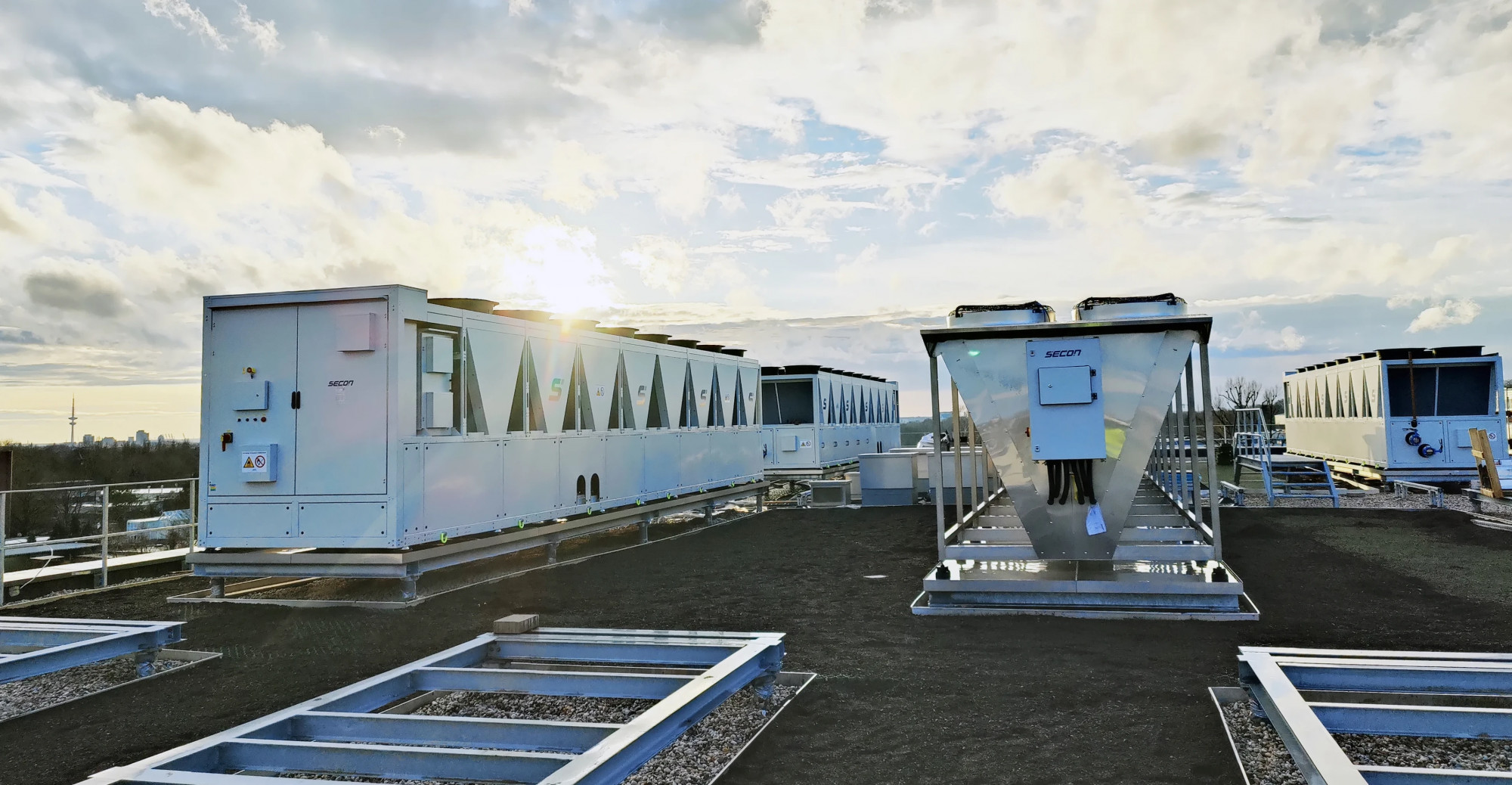

Zur Umsetzung wurden sechs luftgekühlte Flüssigkeitskühler mit R290-Kältemittel auf dem Dach installiert. Ergänzt wird das System durch vier hydraulisch integrierte Trockenkühler zur Erweiterung der Free-Cooling-Kapazität. Ein redundantes Master-Slave-Steuerungssystem, ATS und USV sorgen für höchste Betriebssicherheit. Die Anlage ist zudem für die zukünftige Einbindung von Fernwärmenetzen und Abwärmenutzung vorbereitet.

Das Kühlsystem kombiniert effiziente Kompressionskühlung mit einem erweiterten Free-Cooling-Konzept, das bis zu 80 % der jährlichen Betriebsstunden abdeckt. Die Rücklauftemperaturen von 32 °C ermöglichen einen besonders effizienten Betrieb der Kältemaschinen mit invertergesteuerter Leistungsregelung. Durch den Einsatz des natürlichen Kältemittels R290 wird die Umweltbelastung minimiert, während gleichzeitig eine hohe Energieeffizienz (EER 4,15 bei +40 °C) erreicht wird. Die gesamte Anlage ist auf maximale Ausfallsicherheit, Flexibilität und zukünftige Skalierbarkeit ausgelegt.

Technische Daten

• Kälteleistung: 6 × 960 kW
• Kältemittel: R290 (Propan), Füllung 64 kg pro Chiller (4 × 16 kg)
• Temperaturen: Vorlauf 20 °C, Rücklauf 32 °C, Außentemperatur +40 °C
• Leistungsregelung: 4 × Inverter, Energieeffizienz (EER): 4,15 @ +40 °C
• Schalldruckpegel: 57 dB(A) / 10 m

Hauptkomponenten

• 6 luftgekühlte Flüssigkeitskühler
• 2× Master-Slave-Controller
• ATS & USV
• Integriertes Dreiwegeventil für freie Kühlung
• Hydraulisch und regelungstechnisch integrierte Trockenkühler
• Ultraschall-Durchflussmesser
• Fast-Restart
• Efficient-Flow

Ausstattung der Kältemaschinen

• 4 separate Kältekreisläufe, jeweils stufenlos über Frequenzumformer geregelt
• 8-Zylinder-Hubkolbenverdichter
• Regelbereich der Gesamtmaschine: 13,5–100 %
• 16 hocheffiziente EC-Ventilatoren

Übergeordnete redundante Steuerung

• Kommunikation mit den Maschinen über eine redundante sternförmige Profinet-Anbindung
• Bedarfsgerechte Zu- und Abschaltung der einzelnen Maschinen inklusive Betriebsstundenausgleich und Störumschaltung
• Visualisierung der Betriebszustände des Gesamtsystems auf einem zentralen Display

Weitere Informationen zur Ausstattung finden Sie in unserer Case Study!
