Kompakt-Chiller FXP

zurück zur Kategorieübersicht

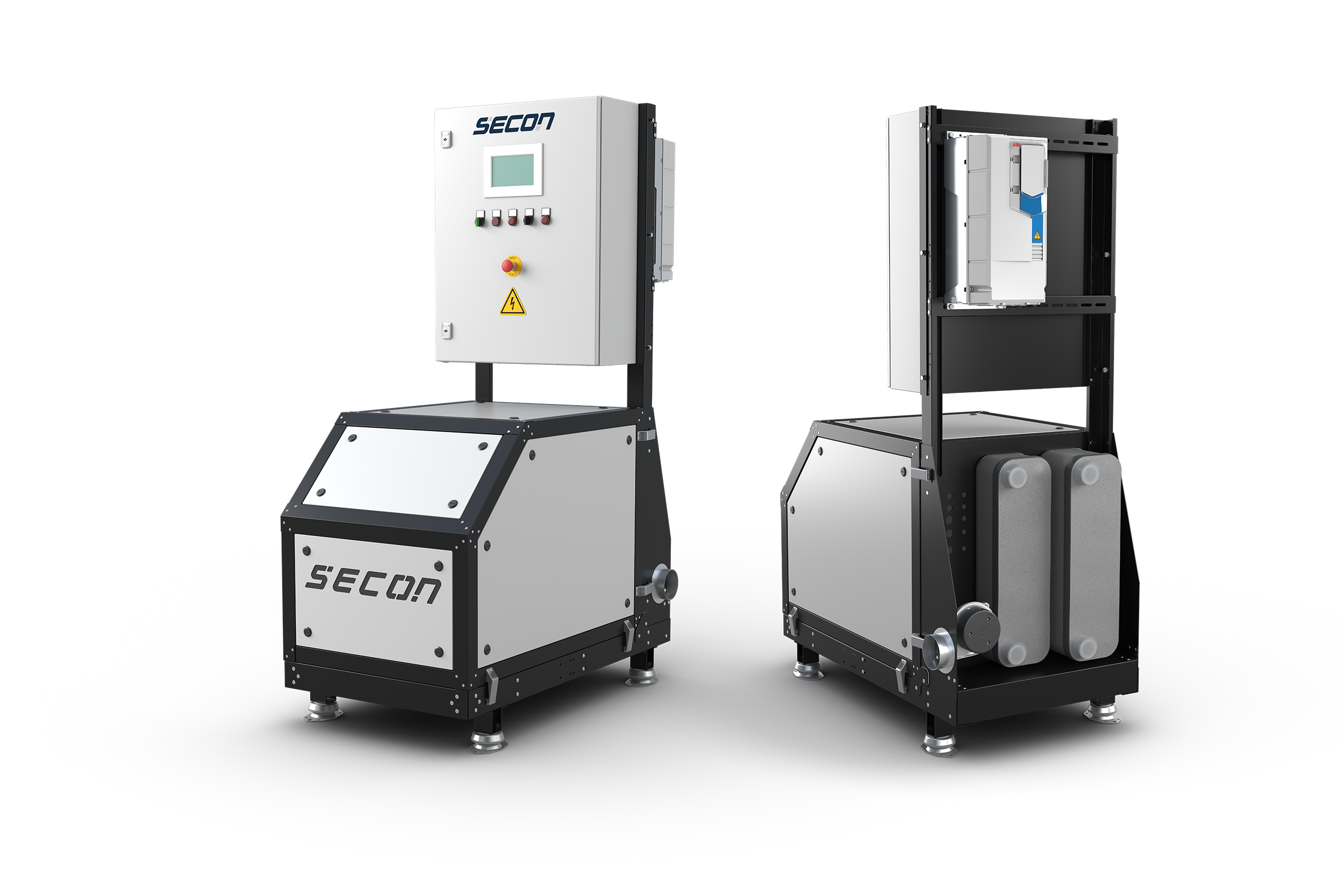

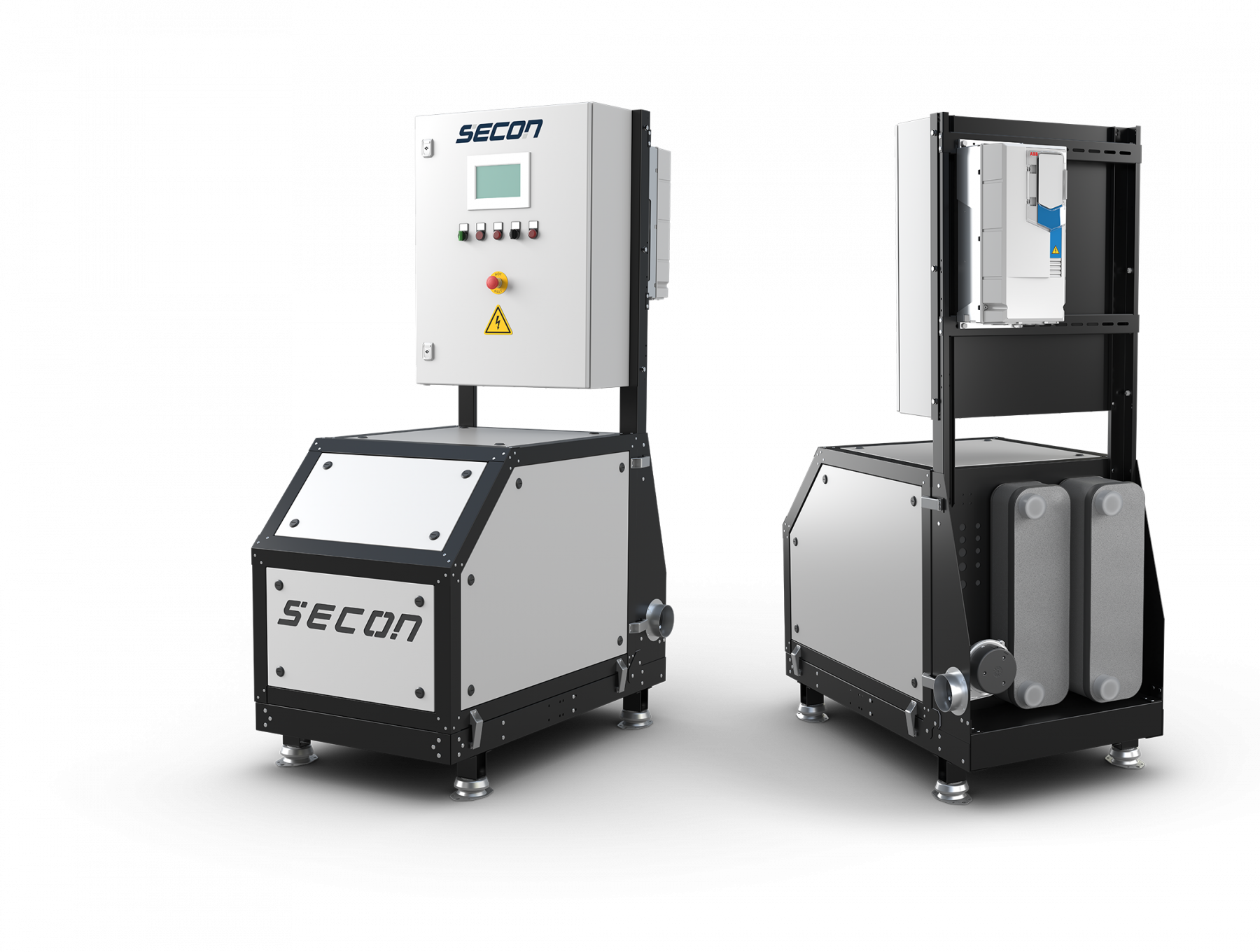

Kompakt Chiller FXP

Die Kompakt-Chiller der Baureihe FXP sind besonders platzsparende wassergekühlter Flüssigkeitskühler. Sie sind ausschließlich für die Aufstellung im Innenbereich konzipiert. Betrieben werden können Sie sowohl als Einzelgerät, als auch im hydraulischen Verbund, bestehend aus mehreren Kompakt-Chillern. Die Module eignen sich ideal für Retrofit-Anwendungen in Bestandsgebäuden mit sehr begrenzen Einbringungsmaßen


Als Verdichter kommen halbhermetische Hubkolbenverdichter zum Einsatz, welche speziell für die Anwendung mit brennbaren Kältemitteln entwickelt wurden. Die Leistungsregelung erfolgt wahlweise stufenlos (bei Einzelgeräten obligatorisch) über Inverter oder stufig (nur bei Verbundanwendungen).


Die Baureihe zeichnet sich durch äußerst geringe Kältemittelfüllmengen aus. Die Kältemittelfüllmenge je Kreislauf liegt je nach Modell zwischen 0,7 und 2,5 kg, was die Aufstellung unter Erdgleiche erleichtert. Einzelgeräte verfügen über eine integrierte Steuerung. Bei Verbundanlagen kann die Gerätesteuerung entweder zentral oder durch eine übergeordnete Systemsteuerung erfolgen (beides optional erhältlich).

Alle verwendeten Komponenten entsprechen höchsten Qualitätsstandards und erfüllen die gültigen Sicherheitsanforderungen. Alle Geräte werden vor Auslieferung einem Prüfstandslauf mit Funktionsprüfung unterzogen.

  • FXP-60
  • FXP-80
  • FXP-100
  • FXP-120
  • Serienausstattung
  • Optionale Ausstattung
  • Leistungsbereiche
  • Zeichnungen

Allgemein

  • Robustes Gehäuse in Korrosionsschutzklasse C3m
  • Gehäusefarbe RAL 7035
  • Antivibrationsfüße
  • Permanent ventiliertes Maschinengehäuse
  • Diffusionsdichte Isolierung aller kondensatgefährdeter Rohrleitungen

Elektronik

  • Schaltschrank in deutscher Industrieausführung
  • Integrierte Steuerung mit PID-Regler
  • Busschnittstelle Modbus RTU oder TCP/IP (modellabhängig)
  • Wichtigen Alarm- und Statusmeldungen auf Klemme geführt
  • Alle elektrischen Sicherheits- komponenten mindestens PLc SIL 1
  • Opto-akustische Gasalarmierung
  • HD- und ND-Drucktransmitter

Hydraulik

  • Hydraulische Verrohrung in Kupfer mit Außengewinden
  • Strömungswächter (Paddel)

Allgemein

  • Gehäusefarbe RAL 7021
    (ohne Mehrpreis)
  • Gehäusefarbe in beliebiger RAL Standardfarbe
  • Gassensor mit ATEX-Ventilator im Gehäuse verbaut

Elektronik

  • Ausführung als Slave-Modul: Klemmkasten inkl. Sicherheitskette mit STO-Funktion
  • Ausfühlung als OEM-Modul Klemm- kasten: Alle verbauten elektrischen Komponente auf Klemme gelegt.
  • Ausführung als OEM-Modul Basic: Keine elektrische Ausstattung
  • Beleuchtung und Servicesteckdose im Schaltschrank
  • Systemsteuerung Master-Control im separaten Schaltschrank
  • SRAS (Fernzugriff)

Hydraulik

  • Elektronische Strömungswächter
Leistungsbereich HT
Baureihe FXP-60
PDF DOWNLOAD
Leistungsbereich MT
Baureihe FXP-60
PDF DOWNLOAD
  • FXP Standardausführung
    Technische Zeichnung der FXP Standardausführung
  • FXP OEM Basic
    Technische Zeichnung der FXP OEM Basic
  • FXP OEM mit Klemmkasten
    Technische Zeichnung der FXP OEM mit Klemmkasten
  • FXP OEM Slavemodul
    Technische Zeichnung der FXP OEM Slavemodul
  • Serienausstattung
  • Optionale Ausstattung
  • Leistungsbereiche
  • Zeichnungen

Allgemein

  • Robustes Gehäuse in Korrosionsschutzklasse C3m
  • Gehäusefarbe RAL 7035
  • Antivibrationsfüße
  • Permanent ventiliertes Maschinengehäuse
  • Diffusionsdichte Isolierung aller kondensatgefährdeter Rohrleitungen

Elektronik

  • Schaltschrank in deutscher Industrieausführung
  • Integrierte Steuerung mit PID-Regler
  • Busschnittstelle Modbus RTU oder TCP/IP (modellabhängig)
  • Wichtigen Alarm- und Statusmeldungen auf Klemme geführt
  • Alle elektrischen Sicherheits- komponenten mindestens PLc SIL 1
  • Opto-akustische Gasalarmierung
  • HD- und ND-Drucktransmitter

Hydraulik

  • Hydraulische Verrohrung in Kupfer mit Außengewinden
  • Strömungswächter (Paddel)

Allgemein

  • Gehäusefarbe RAL 7021
    (ohne Mehrpreis)
  • Gehäusefarbe in beliebiger RAL Standardfarbe
  • Gassensor mit ATEX-Ventilator im Gehäuse verbaut

Elektronik

  • Ausführung als Slave-Modul: Klemmkasten inkl. Sicherheitskette mit STO-Funktion
  • Ausfühlung als OEM-Modul Klemm- kasten: Alle verbauten elektrischen Komponente auf Klemme gelegt.
  • Ausführung als OEM-Modul Basic: Keine elektrische Ausstattung
  • Beleuchtung und Servicesteckdose im Schaltschrank
  • Systemsteuerung Master-Control im separaten Schaltschrank
  • SRAS (Fernzugriff)

Hydraulik

  • Elektronische Strömungswächter
Leistungsbereich HT
Baureihe FXP-80
PDF DOWNLOAD
Leistungsbereich MT
Baureihe FXP-80
PDF DOWNLOAD
  • FXP Standardausführung
    Technische Zeichnung der FXP Standardausführung
  • FXP OEM Basic
    Technische Zeichnung der FXP OEM Basic
  • FXP OEM mit Klemmkasten
    Technische Zeichnung der FXP OEM mit Klemmkasten
  • FXP OEM Slavemodul
    Technische Zeichnung der FXP OEM Slavemodul
  • Serienausstattung
  • Optionale Ausstattung
  • Leistungsbereiche
  • Zeichnungen

Allgemein

  • Robustes Gehäuse in Korrosionsschutzklasse C3m
  • Gehäusefarbe RAL 7035
  • Antivibrationsfüße
  • Permanent ventiliertes Maschinengehäuse
  • Diffusionsdichte Isolierung aller kondensatgefährdeter Rohrleitungen

Elektronik

  • Schaltschrank in deutscher Industrieausführung
  • Integrierte Steuerung mit PID-Regler
  • Busschnittstelle Modbus RTU oder TCP/IP (modellabhängig)
  • Wichtigen Alarm- und Statusmeldungen auf Klemme geführt
  • Alle elektrischen Sicherheits- komponenten mindestens PLc SIL 1
  • Opto-akustische Gasalarmierung
  • HD- und ND-Drucktransmitter

Hydraulik

  • Hydraulische Verrohrung in Kupfer mit Außengewinden
  • Strömungswächter (Paddel)

Allgemein

  • Gehäusefarbe RAL 7021
    (ohne Mehrpreis)
  • Gehäusefarbe in beliebiger RAL Standardfarbe
  • Gassensor mit ATEX-Ventilator im Gehäuse verbaut

Elektronik

  • Ausführung als Slave-Modul: Klemmkasten inkl. Sicherheitskette mit STO-Funktion
  • Ausfühlung als OEM-Modul Klemm- kasten: Alle verbauten elektrischen Komponente auf Klemme gelegt.
  • Ausführung als OEM-Modul Basic: Keine elektrische Ausstattung
  • Beleuchtung und Servicesteckdose im Schaltschrank
  • Systemsteuerung Master-Control im separaten Schaltschrank
  • SRAS (Fernzugriff)

Hydraulik

  • Elektronische Strömungswächter
Leistungsbereich HT
Baureihe FXP-100
PDF DOWNLOAD
Leistungsbereich MT
Baureihe FXP-100
PDF DOWNLOAD
  • FXP Standardausführung
    Technische Zeichnung der FXP Standardausführung
  • FXP OEM Basic
    Technische Zeichnung der FXP OEM Basic
  • FXP OEM mit Klemmkasten
    Technische Zeichnung der FXP OEM mit Klemmkasten
  • FXP OEM Slavemodul
    Technische Zeichnung der FXP OEM Slavemodul
  • Serienausstattung
  • Optionale Ausstattung
  • Leistungsbereiche
  • Zeichnungen

Allgemein

  • Robustes Gehäuse in Korrosionsschutzklasse C3m
  • Gehäusefarbe RAL 7035
  • Antivibrationsfüße
  • Permanent ventiliertes Maschinengehäuse
  • Diffusionsdichte Isolierung aller kondensatgefährdeter Rohrleitungen

Elektronik

  • Schaltschrank in deutscher Industrieausführung
  • Integrierte Steuerung mit PID-Regler
  • Busschnittstelle Modbus RTU oder TCP/IP (modellabhängig)
  • Wichtigen Alarm- und Statusmeldungen auf Klemme geführt
  • Alle elektrischen Sicherheits- komponenten mindestens PLc SIL 1
  • Opto-akustische Gasalarmierung
  • HD- und ND-Drucktransmitter

Hydraulik

  • Hydraulische Verrohrung in Kupfer mit Außengewinden
  • Strömungswächter (Paddel)

Allgemein

  • Gehäusefarbe RAL 7021
    (ohne Mehrpreis)
  • Gehäusefarbe in beliebiger RAL Standardfarbe
  • Gassensor mit ATEX-Ventilator im Gehäuse verbaut

Elektronik

  • Ausführung als Slave-Modul: Klemmkasten inkl. Sicherheitskette mit STO-Funktion
  • Ausfühlung als OEM-Modul Klemm- kasten: Alle verbauten elektrischen Komponente auf Klemme gelegt.
  • Ausführung als OEM-Modul Basic: Keine elektrische Ausstattung
  • Beleuchtung und Servicesteckdose im Schaltschrank
  • Systemsteuerung Master-Control im separaten Schaltschrank
  • SRAS (Fernzugriff)

Hydraulik

  • Elektronische Strömungswächter
Leistungsbereich HT
Baureihe FXP-120
PDF DOWNLOAD
Leistungsbereich MT
Baureihe FXP-120
PDF DOWNLOAD
  • FXP Standardausführung
    Technische Zeichnung der FXP Standardausführung
  • FXP OEM Basic
    Technische Zeichnung der FXP OEM Basic
  • FXP OEM mit Klemmkasten
    Technische Zeichnung der FXP OEM mit Klemmkasten
  • FXP OEM Slavemodul
    Technische Zeichnung der FXP OEM Slavemodul
Viele unsere Kälte- und Wärmeerzeugungssysteme mit natürlichen Kältemitteln sind gemäß BAFA-Richtlinien förderfähig.
